電路設計外包布線步驟
布線是電路板設計外包的一個非常重要的組成部分，它將直接影響電路板的性能。在設計過程中，不同的工程師都有自己的理解，但所有工程師在如何提高布線效率方面是一樣的，這不僅可以節省客戶的項目開發周期，而且可以很大限度地提高項目的質量和成本。以下是一般的外包設計流程和步驟。
1. 確定電路板上的層數
電路板的大小和布線層的數目需要在早期階段確定。如果設計需要使用高密度球形網格陣列（BGA) 組件，則必須考慮到這些設備的布線所需的最小布線層數。布線層數和疊加方式將直接影響印刷線路的布線和阻抗。板的尺寸有助于確定印刷線的疊加方式和寬度，達到預期的設計效果。
二。電路板設計規則和限制
自動配線工具本身不知道該怎么做。為了完成路由任務，路由工具需要在正確的規則和限制下工作。不同的信號線有不同的布線要求，所有的特殊要求都應該對信號線進行分類，不同的設計分類也是不同的。每個信號類應該有一個優先級，優先級越高，規則就越嚴格。這些規則包括打印線的寬度、孔數、并行性、信號線之間的相互作用以及層的限制。這些規則對布線工具的性能有很大的影響。仔細考慮設計要求是成功布線的重要一步。
3. 電路板組件的布局
為了優化裝配工藝，制造設計（DFM) 規則限制了元件的布局。如果裝配部門允許組件移動，則電路可以適當優化以便于自動布線。定義的規則和約束影響布局設計。
陶瓷室電路板致力于為客戶提供電子元器件的一站式在線采購服務，提供數以千計的電子元器件采購、價格查詢和交易，確保所有零部件都是從原工廠或代理商采購的，以確保原產品的真實性。

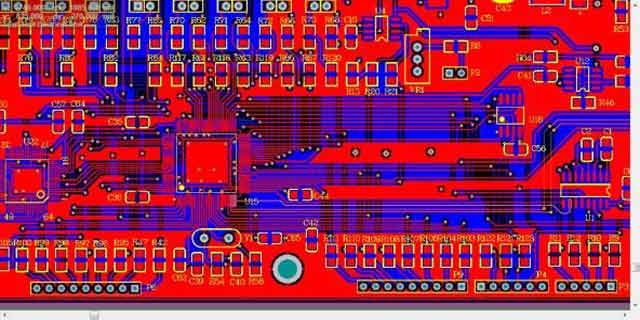

4. 線路設計
在布線設計階段，為了使自動布線工具能夠連接元件引腳，表面安裝裝置的每個銷至少應有一個通孔，以便電路板能夠在需要更多連接時進行內部連接、在線測試（ICT) 和電路再處理。
為了使自動布線工具最有效，必須盡可能多地使用較大孔尺寸和印刷線，一般將間隔設置為 50 毫秒。使用較大路徑數的通行證。在風扇的設計中，應該考慮在線電路測試的問題。測試裝置可能很昂貴，通常是在即將全面運行時訂購的，現在考慮增加節點以達到 完全的可測試性為時已晚。
5. 關鍵信號的人工布線和處理
雖然本文主要討論自動布線問題，但無論是現在還是將來，手工布線都是印刷電路板設計的一個重要過程。手動配線幫助自動布線工具完成配線工作。無論有多少關鍵信號，這些信號可以有線，手動連接，或與自動布線工具組合。關鍵信號通常必須經過精心設計才能達到預期的性能。配線完成后，有關工程師檢查這些信號的接線就容易多了。檢查完畢后，修復線路，然后自動開始連接信號的其余部分。
6. 設計自動布線
關鍵信號的接線需要考慮控制一些電氣參數，如降低分布電感和 EMC，而其他信號的接線方式類似。所有 Eda 供應商都提供了一種控制這些參數的方法。了解了自動布線工具的輸入參數以及輸入參數對布線的影響后，可以在一定程度上保證自動布線的質量。
7. 電路板的外觀
過去的設計側重于電路板的視覺效果，但現在不同了。自動設計的電路板并不比手動設計更美觀，但在電子特性方面可以滿足規定的要求，并確保設計的完整性能。
對于工程師來說，無論技術好還是不好，都不應該僅僅從層數和速度來判斷，僅僅在設備數量、信號速度等條件下，越小的面積，越少的層數，電路板的成本就越低來完成設計，為了保證良好的性能和美觀，這是占主導地位的人。
